◎ 刻印の正確さが最優先。サイズミスは一発アウト
◎ 圧着は両手でグリップの末端を握るとラク →固定はインシュロックで！
◎ インシュロックで固定すれば芯線がズレない→合格クリップでも良い
リングスリーブの圧着、地味にきつくないですか。
わたしは最初に練習したとき、握力がこんなに必要な作業だとは思っていませんでした。男性でも、あまり握力のない人には結構しんどい作業です。女性ならなおさらで、「圧着工具がビクともしない」「全体重をかけても無理」という声もネット上でよく見かけます。
この記事では、握力に自信がなくても圧着を乗り切るための方法と、刻印ミスを防ぐコツを書きます。
まず刻印の正確さが最優先
圧着の話の前に、これだけは最初に確認しておきます。
リングスリーブの圧着で最も重要なのは、刻印が正しいことです。
電線の太さと本数によって、使うリングスリーブのサイズと刻印が決まっています。ここを間違えると欠陥になります。圧着がきれいに仕上がっていても、刻印が違えばアウトです。
サイズの選び方は施工条件に書かれていますが、慣れてくると確認を飛ばして感覚でやってしまうことがあります。これが危ない。試験本番でも必ず確認してから圧着に進む習慣をつけておきましょう。
握力が必要な理由と、両手で使う意識
リングスリーブ（中）の圧着は、特に力が必要です。知恵袋でも「握力がなくてどうしてもできない」「女性の力だと工具がビクともしない」という相談が複数出てくるくらい、多くの受験者が悩んでいる部分なんですよね。
ここで大事なのは「片手でやろうとしない」ことです。
片手でケーブルをまとめながら、もう片手で圧着工具を握る。熟練の電気工事士ならできるかもしれませんが、試験に向けて練習中の我々がそこを目指す必要はありません。試験で求められているのは、施工条件通りに作業を完了させることだけです。
圧着は両手でグリップを握ります。
そしてもう一つ重要なのが、グリップを握る位置です。できるだけ末端（グリップの先端側）を握るようにしてください。てこの原理で、末端に近いほど圧着部分に力が伝わりやすく、少ない力で圧着できます。両手で末端を握れば、女性でも握力の少ない方でも、かなり楽に圧着できます。
ネット上でも「柄の長い圧着工具の方がてこの原理で力が入りやすい」という声があります。同じ工具でも、握る位置だけで大きく変わってくるんですよ。
インシュロックを使って芯線を固定する
これはわたしが実際に試して効果があった方法です。

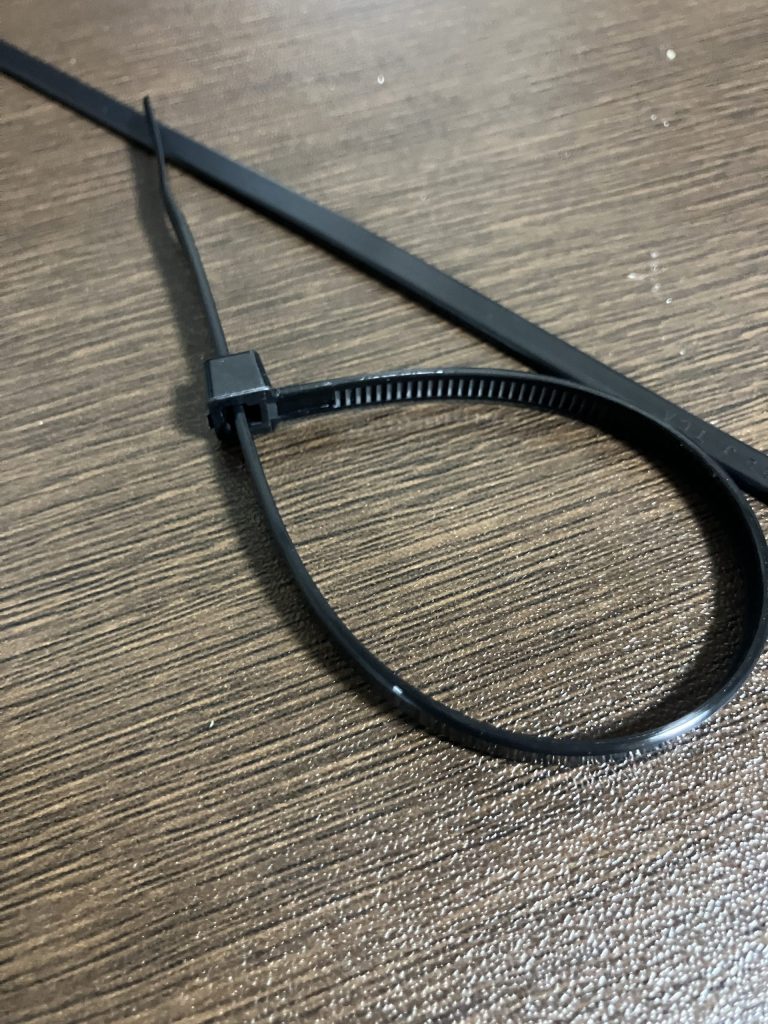

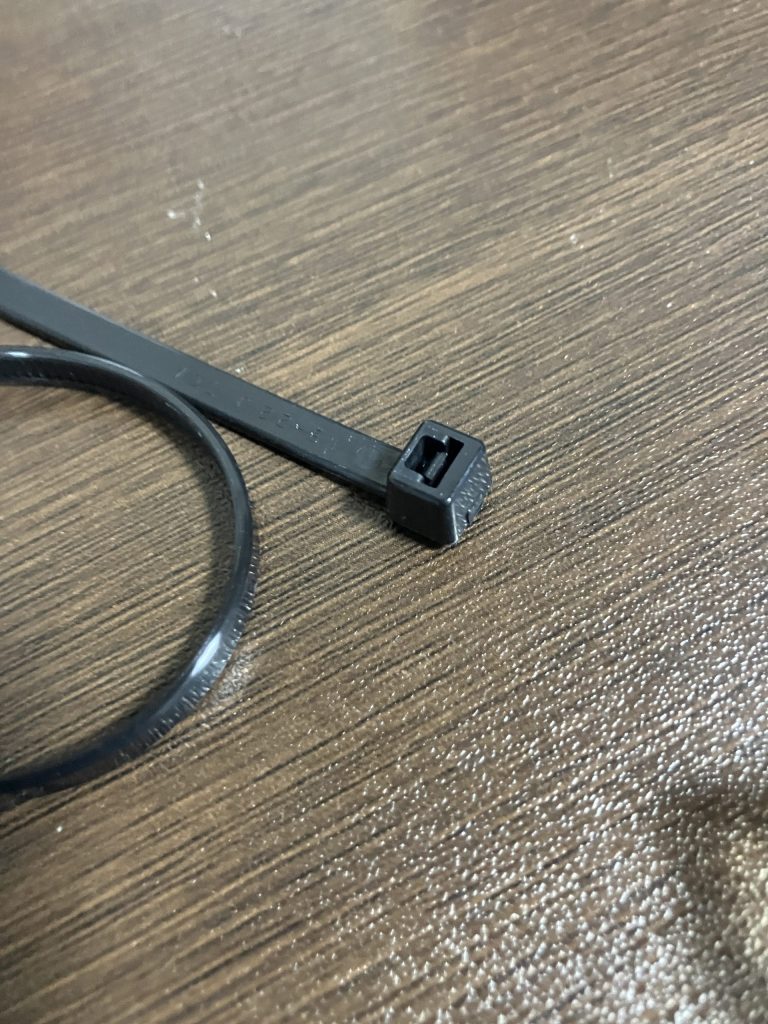

インシュロックを使います。
室内でLANケーブルなどを束ねるときに使うあれです。100円ショップで購入できます。

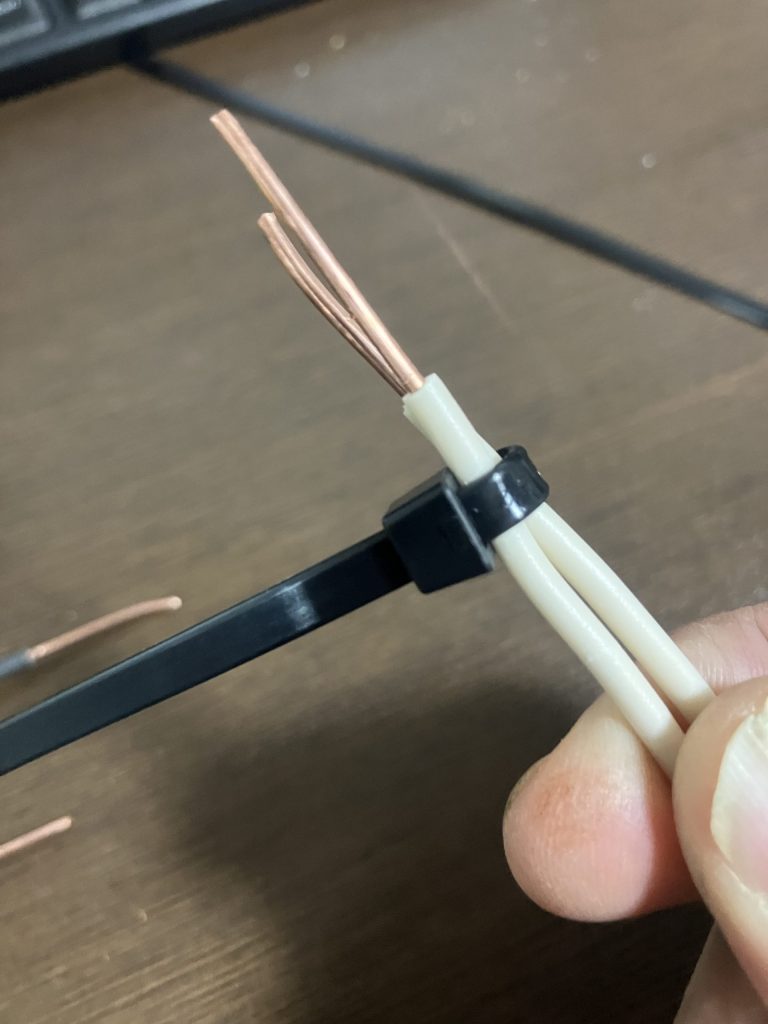

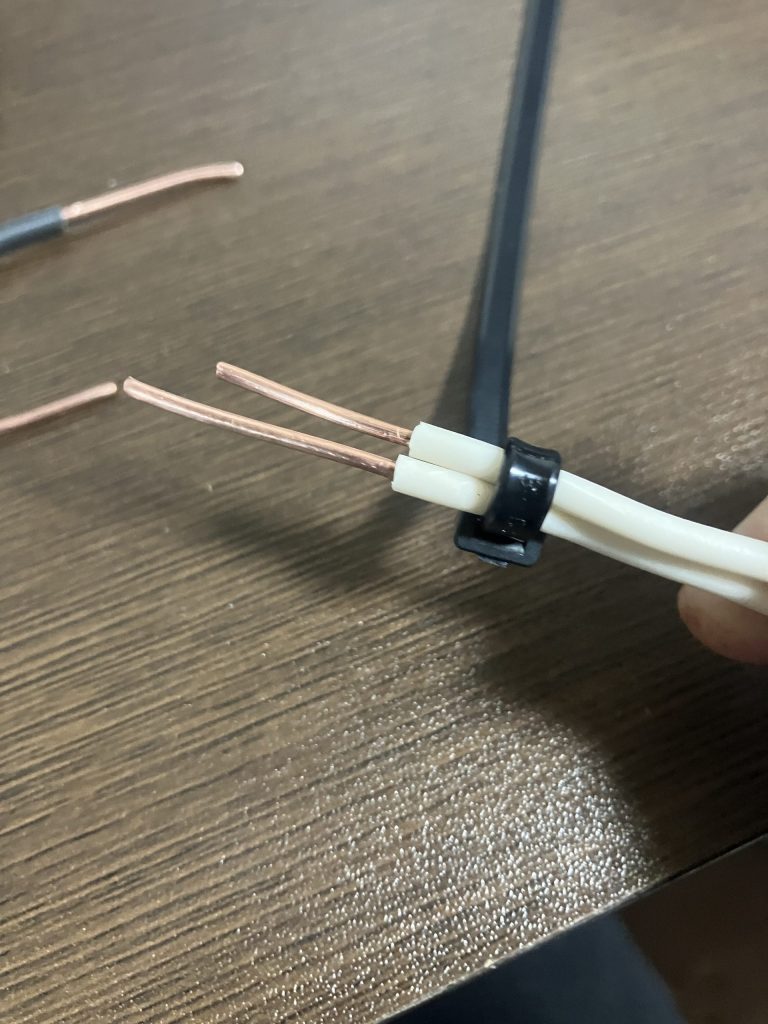

圧着の前に、結線するケーブルをまとめてインシュロックでぎゅっと固定します。
HOZANの合格クリップもありますが、わたしにとってはズレるんです。だから結局使わなくなりました。
とにかく皆さんは、ズレなければなんでもいいです。
わたしの場合は、いろいろ考えた結果、インシュロックでやることにしました。
時間も短くなるし、邪魔にならずに結線できるようになりました。私には合っていたんですね。
多少引っ張っても動かなくなります。固定した状態で、圧着工具でリングスリーブをほんの少しだけ挟みます。完全に圧着してしまわず、つぶさない状態で止めておくイメージです。

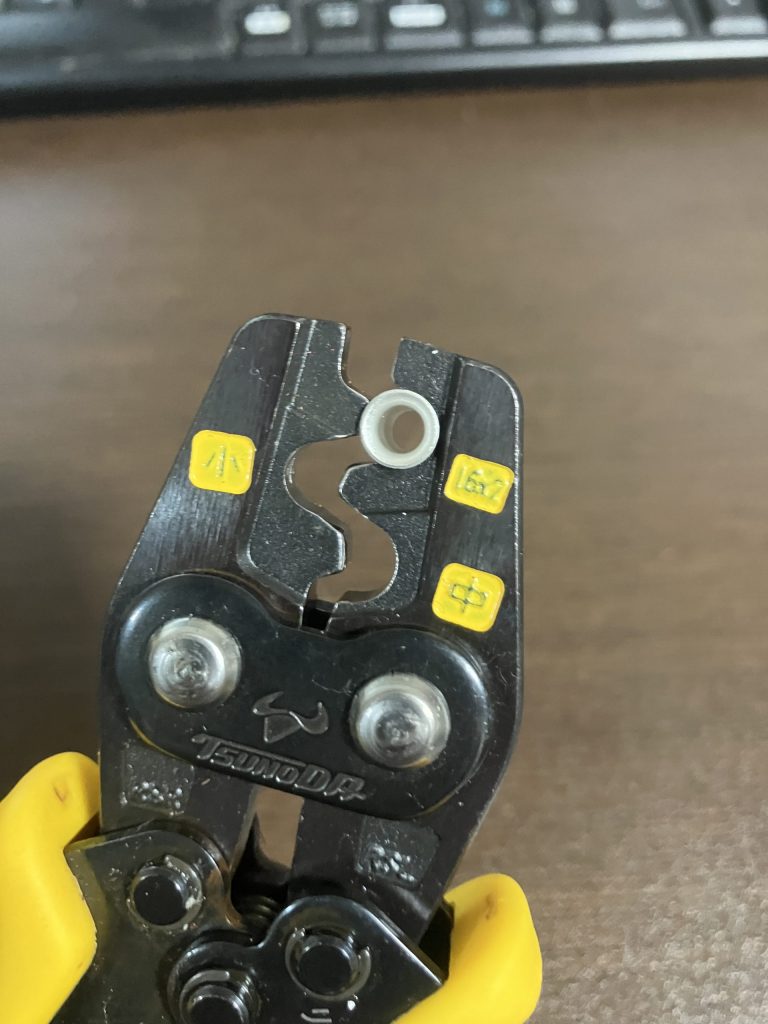

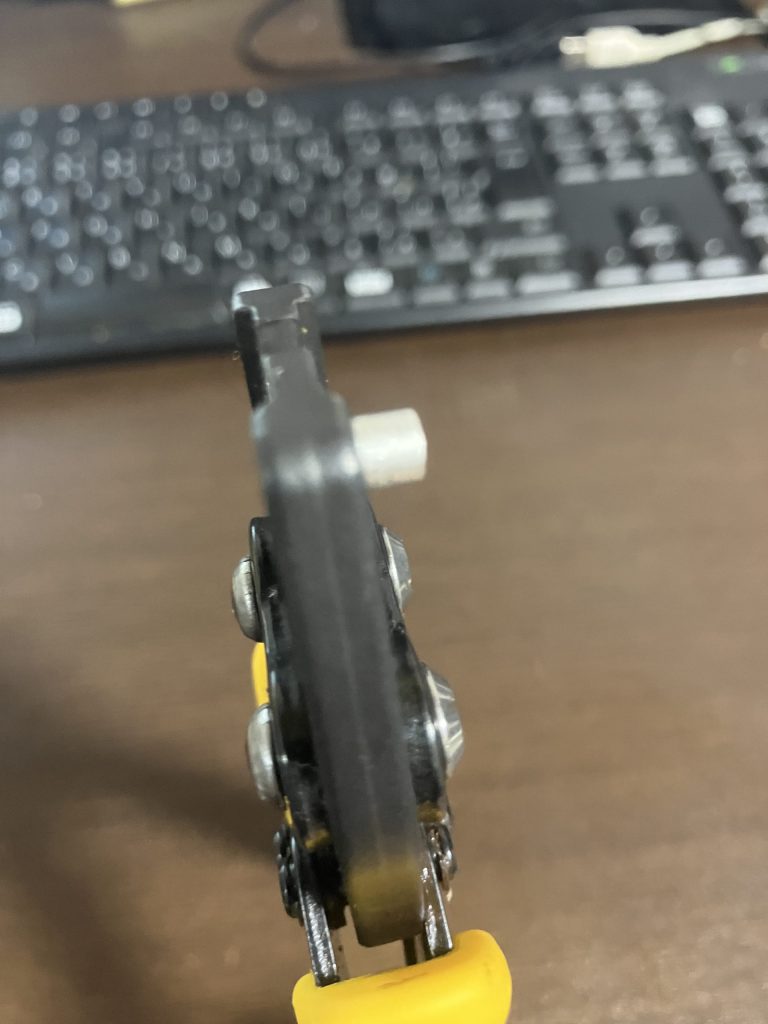

↓これがつぶれないけど、ちょっとだけ挟まってる状態です。
「カチッ」と１回くらい音がすればOKです。それ以上だと挟まらない。

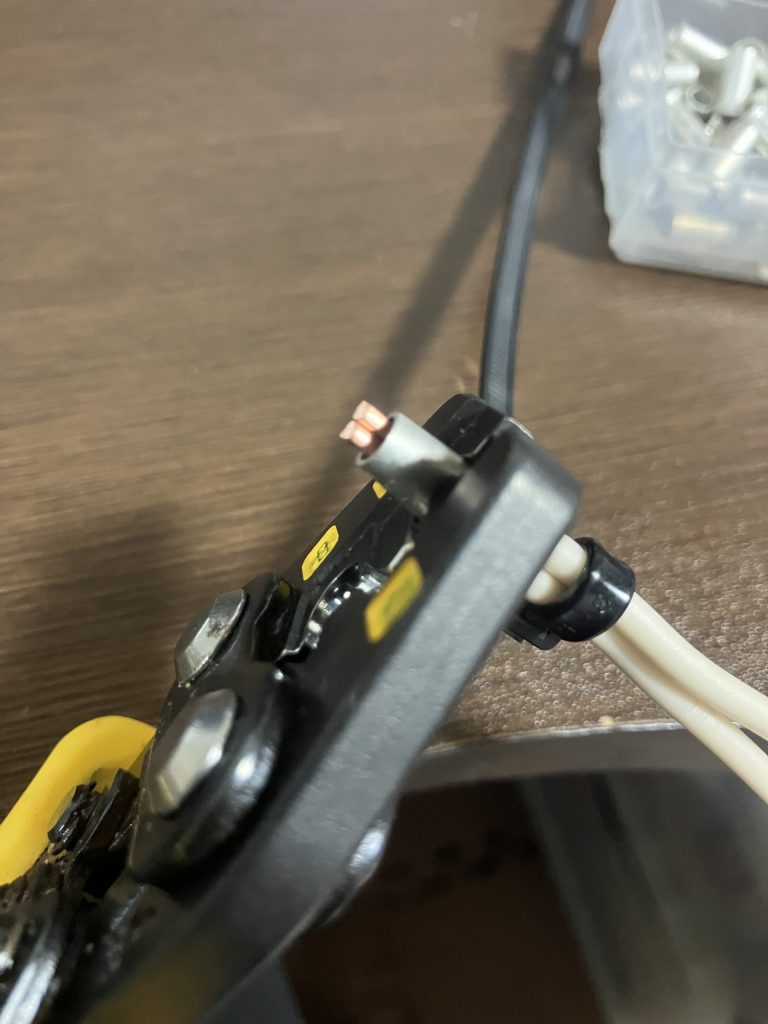

その状態で芯線をリングスリーブに通します。
こうすることで「芯線がズレない」「圧着位置まで確実にリングスリーブを移動できる」という2つのメリットがあります。
失敗してやり直したいときは、ペンチで結合部をぎゅっと挟めば切断できます。インシュロックも外せます。
インシュロックも固定を強くするために、ペンチで多少引っ張ってもいいです。私はそうしました。
知恵袋では「クリップで止める」という方法を紹介している人もいます。
合格クリップもありますが、インシュロックで代用できますし、100円ショップで揃うのでコストもかかりません。
芯線をまっすぐに整えることが前提
圧着の前に、芯線をまっすぐに整えることが大事です。
ホーザンの公式FAQにも「ストリップ作業や仮接続でわずかに電線が曲がってしまうと、まとめにくくなり、リングスリーブが固くて挿入できない原因になる」と書かれています。
芯線が曲がったまま無理やりリングスリーブに通そうとすると、力がいるし、うまく入らないし、位置もズレやすくなります。面倒でも、まずまっすぐに整える。これだけで圧着の難易度がかなり下がります。
芯線の本数が多いときは、3本なら三角形、4本なら田の字になるように束ねてから通すとスムーズです。
位置が決まったら一気に圧着
リングスリーブの位置が決まったら、躊躇せず一気に握ります。
途中で止めたり、ゆっくりじわじわ握ったりすると、位置がズレる原因になります。

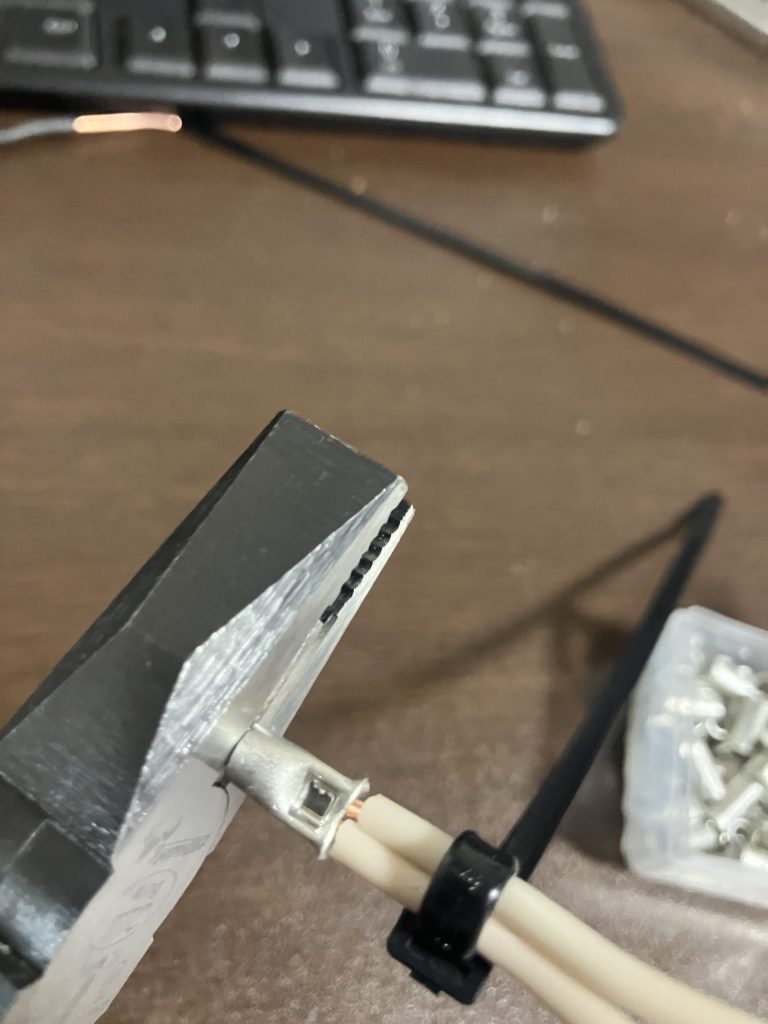

ちょっと下端がかんでいるように見えますが、大丈夫です。
位置を確認して、よし、と思ったら両手で末端を握って一気に仕上げる。この思い切りが大事なんですよね。

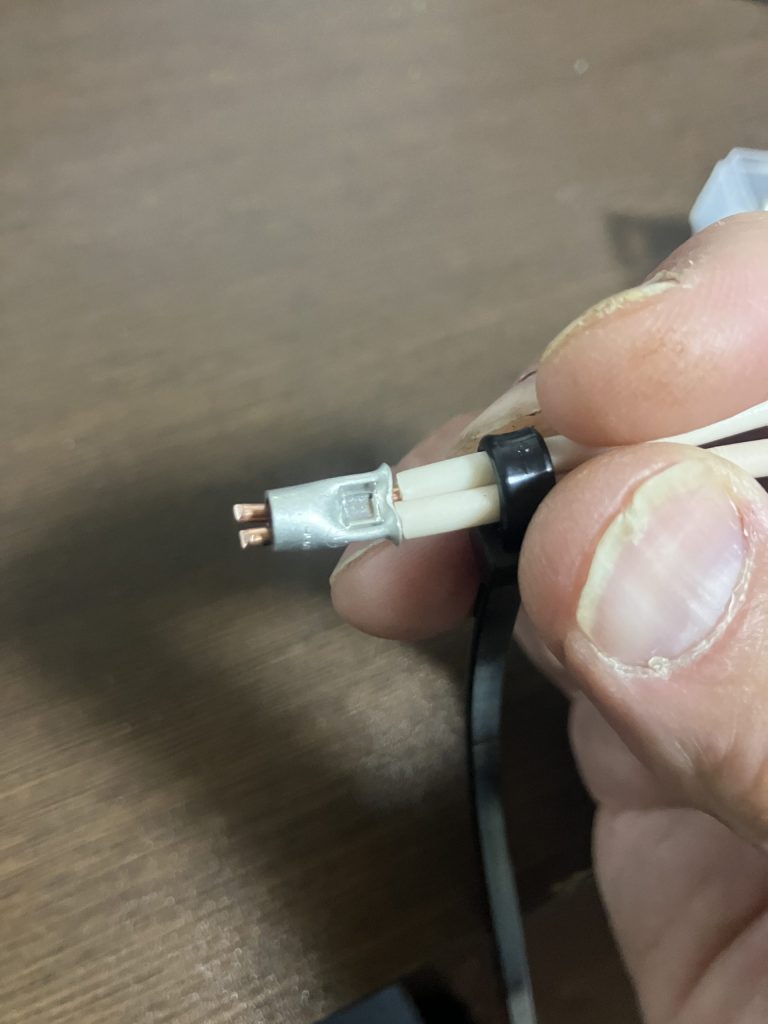

圧着し終わったら、絶縁被覆からの隙間が揃っているか確認します。一方向だけでなく、裏側からも見て確認するクセをつけておきましょう。
リングスリーブ（中）は特に注意
リングスリーブの中サイズは、圧着に必要な力が大きく変わります。
知恵袋でも「候補問題9番のリングスリーブ（中）の圧着は難易度が高いことで有名」という声があります。第二種の試験ではめったに出ないとはいえ、出たときに対応できる準備はしておいた方がいいです。
力が入らないときは、立って作業する方法もありますが、
試験中は基本的に着席なので慣れたら席に座ってやってみてください。
座った状態より体重をかけやすくなるので、圧着しやすくなります。試験会場で立つ場合は、事前に試験官に申し出ておく必要があります。女性でこの方法を使って合格した方の体験談もネット上で見つかります。
練習のコツ
最初はゆっくりやることです。
「最初はゆっくり正確にやって、徐々に時間を短縮していく練習を」という声が知恵袋にもあります。これはわたしも同じ経験をしています。
圧着を間違えると、やり直しに2分ほどかかることもあります。本番の40分という制限の中で、2分のロスは痛い。だからこそ、最初は丁寧に正確にやる練習を積んで、スピードは後からついてくるものとして考えた方がいいです。
わたしはインシュロックを使いながら、ゆっくり正確にやる練習を繰り返しました。慣れてくれば位置を確認する時間も短くなってきます。
まとめ
- 刻印のサイズミスは欠陥。圧着前に必ず確認する
- 圧着は両手で、グリップの末端を握る
- インシュロックで芯線を固定すると位置ズレが防げる
- 芯線はまっすぐに整えてからリングスリーブに通す
- 位置が決まったら躊躇せず一気に圧着する
- 最初はゆっくり正確に。スピードは後からついてくる
